Ich zeichne Papierpläne, Scans und PDFs als strukturierte CAD-Dateien nach DIN 1356 – mit Layern nach Ihrem Bürostandard, auf Wunsch mit Flächenermittlung und 3D-Modell. Ihr Team plant einfach weiter.
Vorlage
PlavoCAD
Maßkette: Beispielprojekt Mehrfamilienhaus EG

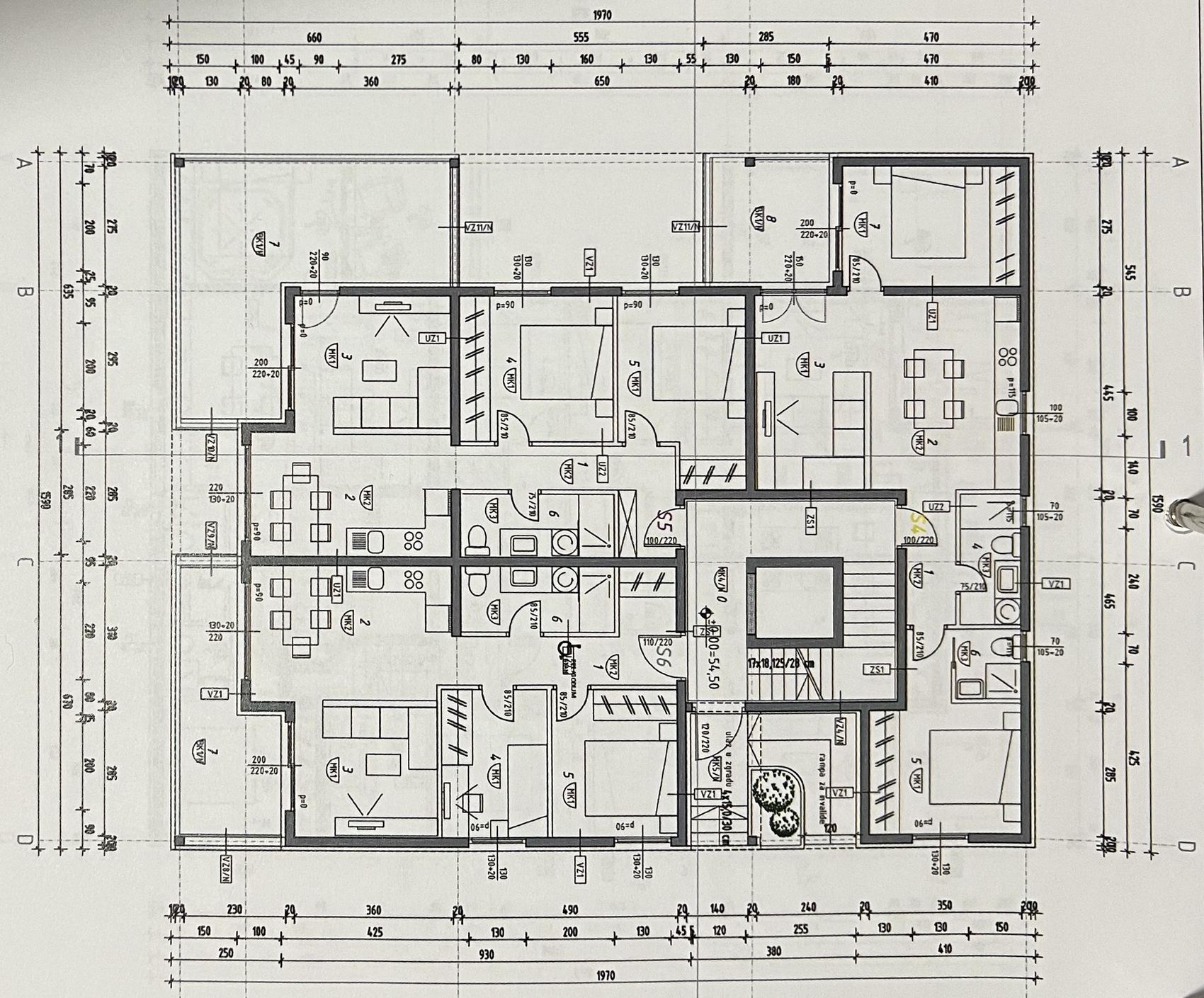

Erdgeschoss eines Mehrfamilienhauses mit drei Wohnungen, Treppenhaus und Aufzug. Vorlage war ein Handyfoto des Papierplans im Ordner. So sieht das Ergebnis in jedem Paket aus.

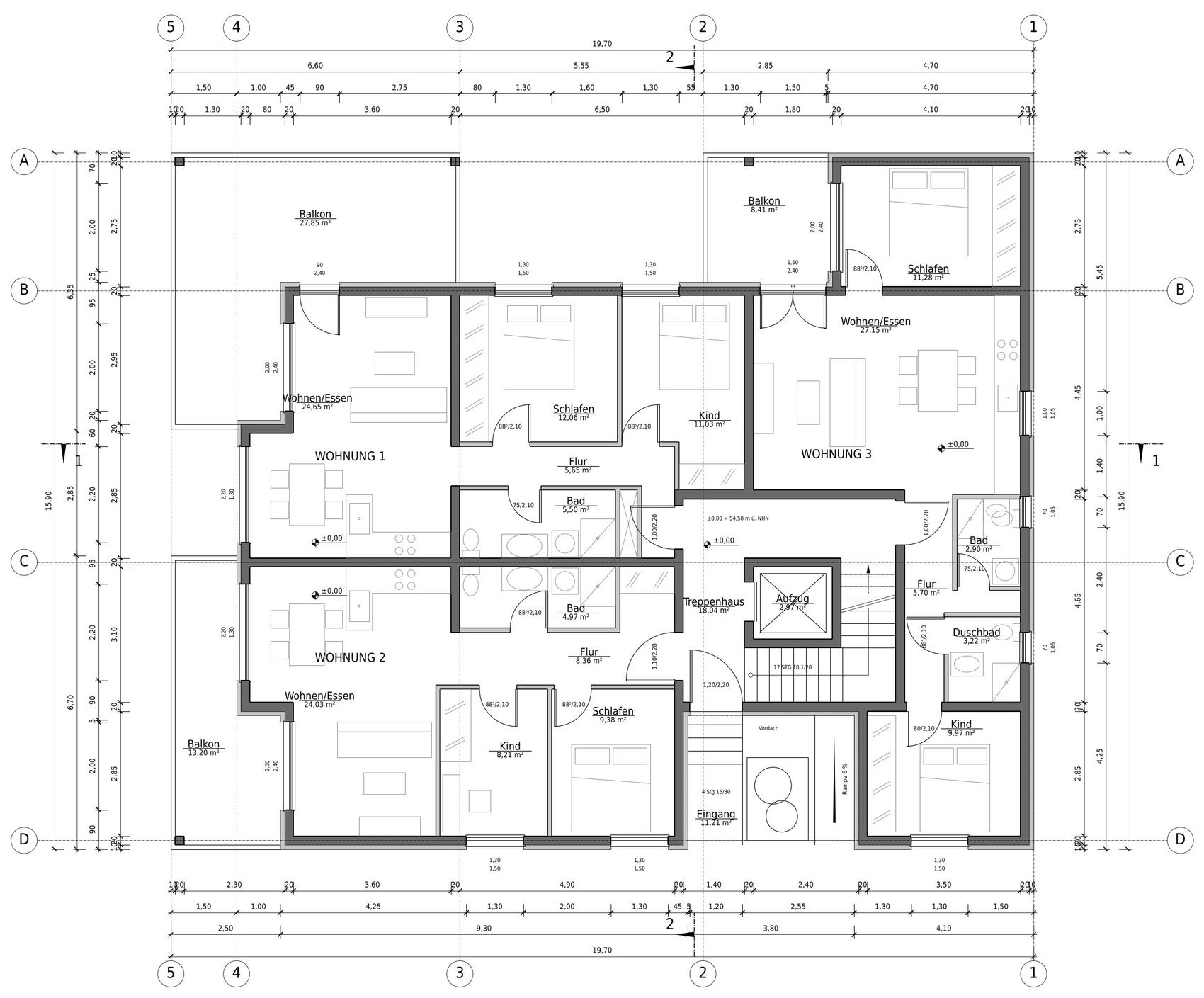

Vom schrägen Ordnerfoto zur sauberen DWG: perspektivisch entzerrt, mit Achsraster, Maßketten und Raumstempeln, so strukturiert, dass Ihr Team ohne Aufräumen weiterzeichnen kann.
| Wohnung 1 | |
| Wohnen/Essen | 24,65 m² |
| Schlafen | 12,06 m² |
| Kind | 11,03 m² |
| Bad | 5,50 m² |
| Flur | 5,65 m² |
| Balkon (zu 1/2) | 13,92 m² |
| Wohnfläche | 72,81 m² |
| Wohnung 2 | |
| Wohnen/Essen | 24,03 m² |
| Schlafen | 9,38 m² |
| Kind | 8,21 m² |
| Bad | 4,97 m² |
| Flur | 8,36 m² |
| Balkon (zu 1/2) | 6,60 m² |
| Wohnfläche | 61,55 m² |
| Wohnung 3 | |
| Wohnen/Essen | 27,15 m² |
| Schlafen | 11,28 m² |
| Kind | 9,97 m² |
| Bad | 2,90 m² |
| Duschbad | 3,22 m² |
| Flur | 5,70 m² |
| Balkon (zu 1/2) | 4,20 m² |
| Wohnfläche | 64,42 m² |
Jede Fläche wird aus der Zeichnung berechnet, nicht abgeschrieben. So stimmen Plan und Tabelle immer überein.
Aus denselben Maßen entsteht ein Volumenmodell: Wände mit Öffnungen, Treppenhaus mit Aufzug, Balkone und Möblierung aller drei Wohnungen. Gut für Abstimmungen mit Bauherren und Käufern.
Preise gelten je Geschoss bis 120 m² Grundfläche. Nach Sichtung Ihrer Unterlagen erhalten Sie einen verbindlichen Festpreis, bevor die Arbeit beginnt.
Wenn Sie den Bestand als bearbeitbare Zeichnung brauchen.
ab 30 €je Geschoss
Für Verkauf, Vermietung, Bauantrag oder Kostenschätzung.
ab 49 €je Geschoss
Für Bauherrengespräche, Varianten und den Einstieg in BIM.
ab 99 €je Geschoss
Endpreis ohne Umsatzsteuer, da Kleinunternehmer nach § 19 UStG. Ab dem zweiten Geschoss desselben Gebäudes 20 % günstiger.
Mit diesen Angaben anfragenSie sehen an Ihrer eigenen Vorlage, ob Layer, Bemaßung und Linien passen, bevor Sie etwas bezahlen. Danach wissen Sie vorher, was Sie bekommen, was es kostet und wann geliefert wird.
Schicken Sie mir einen Ausschnitt aus Ihrem Plan, etwa einen Raum oder einen Teil eines Geschosses. Ich zeichne ihn nach Ihrem Bürostandard, ohne Kosten und ohne Verpflichtung.
Passt die Probe, schicken Sie die vollständigen Unterlagen. Ich kläre offene Punkte und nenne Festpreis und Liefertermin.
Sie bekommen DWG, DXF und PDF wie vereinbart. Kleine Korrekturen stimmen wir direkt ab.
Ich helfe Architektur- und Ingenieurbüros bei klar umrissenen Zeichenaufgaben, vor allem dann, wenn intern gerade Zeit oder CAD-Kapazität fehlt.
Sie erzählen mir kurz, was gebraucht wird. Ich prüfe die Vorlage, frage nach, wenn etwas fehlt, und stimme Layer und Lieferumfang direkt mit Ihnen ab. Weil ich oft abends und am Wochenende arbeite, kann ich übernehmen, was tagsüber liegen bleibt. Den Liefertermin vereinbaren wir vorher.
Die wichtigsten Antworten. Alles andere klären wir direkt.
PDFs, Scans, Fotos von Papierplänen oder vorhandene CAD-Dateien. Für ein verlässliches Angebot helfen lesbare Maße und, wenn vorhanden, ein Referenzmaß zur Kontrolle.
Ihre Unterlagen nutze ich nur für Ihren Auftrag und gebe sie nicht weiter. Als Referenz zeige ich ein Projekt nur mit Ihrer ausdrücklichen Zustimmung. Auf Wunsch unterschreibe ich eine Vertraulichkeitsvereinbarung.
Nach Fläche, Detailgrad, Qualität der Vorlage und Lieferumfang. Nach der Sichtung erhalten Sie einen Festpreis, bevor die Bearbeitung beginnt.
Ja. Schicken Sie Ihre Layerliste, eine Beispieldatei oder kurze Vorgaben mit. Ich stimme die Struktur vor Beginn mit Ihnen ab.
Ich zeichne in AutoCAD und liefere DWG, DXF und PDF. 3D-Modelle gibt es als IFC oder SketchUp.
Das hängt von Umfang und Auslastung ab. Den Termin nenne ich im Angebot, damit Sie intern planen können. Eilige Anfragen können Sie gern kennzeichnen.
Nein. Die Flächen werden aus den vereinbarten Unterlagen ermittelt. Eine behördliche, gutachterliche oder rechtliche Prüfung ist damit nicht verbunden.
Beschreiben Sie Ihr Projekt in zwei Sätzen. Ich melde mich mit Rückfragen oder einem Festpreis.
